Introducción
Esta
exposición se hablara acerca de los capacitores, lo que son, para que se
utilizan y las ideas que nos ayuden a comprender acerca del tema, veremos que
hay tres tipos de capacitores: en serie, paralelo y mixtos. Que a continuación
explicaremos acerca de ellos.
Capacitor
Es un
dispositivo eléctrico que consiste de dos conductores separados por un aislador
o dieléctrico que permite almacenar carga eléctrica… Su unidad dimensional es
Farad, también conocido como Faradio (F).
Faradio
Se denomina
faradio o farad (F), en honor a Michael Faraday, a la unidad de capacidad
eléctrica del Sistema Internacional de Unidades. Un faradio es la capacidad de
un condensador entre cuyas armaduras existe una diferencia de potencial
eléctrico de 1 voltio (1 V) cuando está cargado de una cantidad de electricidad
igual a un coulomb (1 C).
Capacidad
Se utiliza
la siguiente fórmula:
C= Q/V
Donde:
Q: Carga
almacenada en una de las placas en coulombs
V: Volate
entre las placas en voltios
C: Capacidad
en faradios
Carga y descarga de un capacitor
Cuando un
capacitor se conecta a una fuente de energía, esta permite que el capacitor
empiece a acumular carga eléctrica en sus placas. Y así ocurre la carga y
descarga de un capacitor.
Dieléctricos
Se denomina dieléctrico al
material mal conductor de electricidad, por lo que puede ser utilizado
como aislante eléctrico. Los dieléctricos se utilizan en la fabricación de
condensadores, para que las cargas reaccionen.
Uso de
capacitores
La idea
real de un capacitor es que sirva para almacenar carga. Después uno puede usar
esa carga para lo que quiera. Ejemplos pueden ser:
•
En
las tarjetas de una tarjeta de computadora
•
Flash
de la cámara de fotos
•
En
diferentes aparatos
Circuitos de capacitores
Los
circuitos eléctricos por lo general contienen a dos o más capacitores
conectados entre sí, esta conexión puede ser:
•
Circuito
o conector en serie
•
Circuito
o conector en paralelo
•
Circuito
o conexión mixta
Capacitor en serie
Un capacitor puede ser armado acoplando
otros en serie y/o en paralelo. El acoplamiento de capacitores en serie se
realiza conectando en una misma rama uno y otro capacitor, obteniendo una
capacidad total entre el primer borne del primer capacitor y el último del
último.
Capacitores
conectados uno después del otro, están conectados en serie.

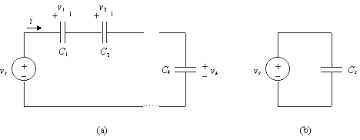

Estos
capacitores se pueden reemplazar por un único capacitor que tendrá un valor que
será el equivalente de los que están conectados en serie.
Para
obtener el valor de este único capacitor equivalente se utiliza la fórmula:
1/CT=1/C1+1/C2+1/C3+1/C4
Capacitor
en paralelo
El tipo de
capacitor más común se compone de dos placas paralelas, separadas por una
distancia d que es pequeña comparada con las dimensiones lineales de las
láminas. El acoplamiento en paralelo de los capacitores
se realiza conectándolos a todos a los mismos dos bornes.
Capacitor
mixto

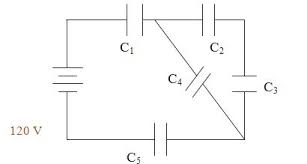

Un circuito
mixto es una mezcla de componentes, en este caso condensadores, que sea como
dan de tal forma que llegan a formar una combinación de condensadores agrupados
de tal forma que la circulación de la corriente no se hace en un solo sentido a
lo largo de toda su trayectoria.
Conclusión
Hemos visto
que un capacitor nos permite almacenar carga de energía, este puede ser armado
acoplando otros en serie o en paralelo y al combinarse se les llama capacitores
mixtos. Los capacitores en serie y los capacitores en paralelo guardan ciertas
características que los determinan como tal, la principal diferencia es la
manera en que están conectados.
Bibliografía
Acerca de condensadores
